產(chǎn)品概述

　　SBS彈性體改性瀝青防水卷材是以SBS(苯乙烯一丁二烯一苯乙烯)熱塑性彈性體改性瀝青為浸涂材料，以優(yōu)質(zhì)聚酯氈、玻纖氈、玻纖增強聚酯氈為胎基，以細(xì)砂、礦物粒料、PE膜、鋁膜等為覆面材料，采用專用機械攪拌、研磨而成的彈性體改性瀝青防水卷材。

產(chǎn)品特點

不透水性強

　　抗拉強度高，延伸率大，尺寸穩(wěn)定性能好對基層收縮變形和開裂適應(yīng)能力強

　　耐低溫性能好 適用于較低氣溫環(huán)境的建筑防水

　　耐穿刺、耐硌破、耐撕裂、耐腐蝕、耐霉變、耐候化性能好

　　施工方便，熱熔法施工四季均可操作，接縫可靠

使用范圍

　　適用于工業(yè)與民用建筑的屋面、墻體、地下室、衛(wèi)生間等的防水防潮以及橋梁、道路、停車場、游泳池、隧道蓄水池等建筑物的防水。特別適用于結(jié)構(gòu)變形頻繁和寒冷地區(qū)的建筑物，管道，防腐層的保護(hù)及包管、防潮

貯存須知

　　貯存與運輸時，不同類型、規(guī)格的產(chǎn)品應(yīng)分別堆放,不應(yīng)混雜。

　　避免日曬雨淋，注意通風(fēng)。

　　貯存溫度不應(yīng)高于50℃，立放貯存，高度不超過兩層。

　　運輸時，防止傾斜或橫壓，必要時，加蓋氈布。

　　在正常貯存、運輸條件下,貯存期自生產(chǎn)之日起為一年。

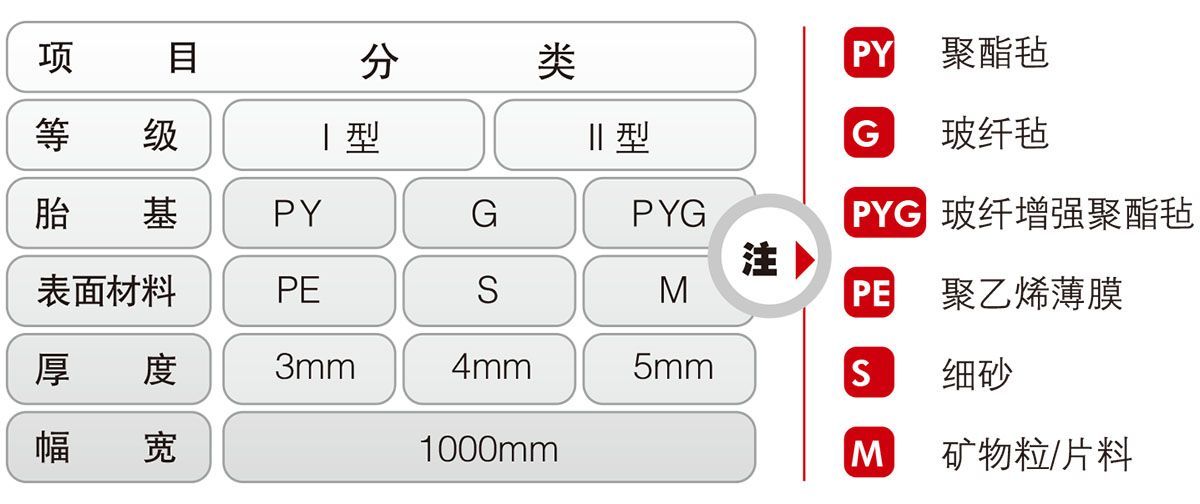

品種規(guī)格

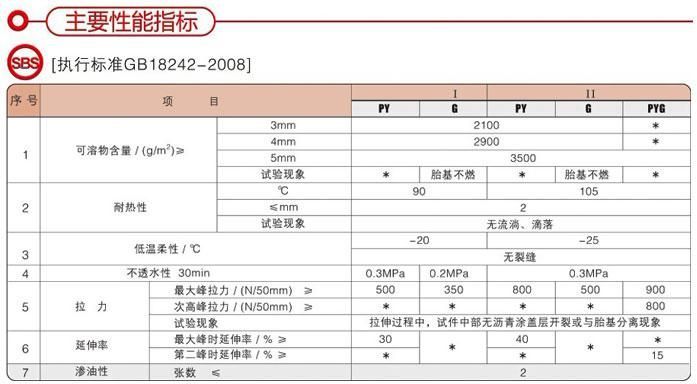

主要性能指標(biāo)

關(guān)于施工

熱熔法、冷粘法及冷熱結(jié)合法

　　卷材既可單獨采用熱熔法或冷粘法施工，也可采用冷熱結(jié)合法即大面積用冷粘法，搭接縫部位用熱熔的方法進(jìn)行施工。

　　熱熔法：用火焰噴槍或噴燈烘烤卷材底面和基層表面，使卷材表面的瀝青熔化，邊烘烤邊向前滾鋪卷材，隨后用壓輥滾壓，使其與基層或卷材粘結(jié)牢固。

　冷粘法：先將膠粘劑均勻涂刷在防水基層和卷材上，稍加涼干后即可粘貼卷材，隨后用壓輥滾壓，把卷材下面的空氣擠出，使卷材平整，緊密，牢固地粘貼在基層或卷材上。

施工機具及輔料

　　清理防水基層的施工工具：鐵鍬、掃帚、吹塵器、手錘、鋼鑿等。

　　卷材鋪貼的施工工具：剪刀、卷尺、彈線盒、刮板、毛刷、壓輥。

　　專用熱熔機具：單頭或多頭熱熔噴槍或噴燈。

　　輔料：基層處理劑、卷材膠粘劑、收口壓條。

卷材鋪貼

　　施工前應(yīng)將驗收合格的基層清理干凈，將棱角處的塵土吹凈。
　　涂刷基層處理劑要均勻一致，切勿反復(fù)涂刷。
　　基層處理劑干燥后，首先按設(shè)計要求對屋面防水工程，地下防水工程需做附加層的部位進(jìn)行鋪設(shè)附加層處理。
　　確定卷材鋪貼順序和鋪貼方向并在基層彈線，然后鋪貼卷材，卷材不同部位的粘貼按以下要求施 工。
　　屋面:卷材與基層點粘貼或條粘貼;屋面周邊800mm應(yīng)全粘貼;坡屋面粘貼面積在70%以上卷材與卷材間100%全粘貼；
　　地下室底板：卷材與基層可全粘、點粘、條粘或空鋪，但卷材與卷材之間必須全粘貼；
　　地下室立墻：卷材與基層和卷材與卷材之間均應(yīng)全粘貼；
　　附加層：一般部位全粘貼，變形縫處允許空鋪。
　　鋪貼順序為先高跨，后低跨；同等高度，先遠(yuǎn)后近；同一平面，從低處開始鋪貼。
　　屋面鋪貼方向：
　　坡度<3%平行于屋脊方向鋪貼。
　　坡度3%~15%平行或垂直于屋脊方向鋪貼。
　　坡度>15%或受振動時宜垂直于屋脊方向鋪貼。
　　平行于屋脊搭接縫順流水方向，垂直于屋脊時接縫應(yīng)順主導(dǎo)風(fēng)向鋪貼。

卷材搭接施工方法

　　長邊搭接：卷材縱向搭接寬度應(yīng)≥80mm，必須仔細(xì)操作，涂刷膠粘劑要均勻，不得漏涂。冷粘法卷材邊部應(yīng)有多余的膠粘劑擠出。熱熔法應(yīng)在邊部形成一道瀝青條。

　　短邊搭接：卷材兩端必須全部粘結(jié)。搭接寬度應(yīng)≥100mm，當(dāng)用聚酯胎卷材點粘或空鋪時，兩頭部分必須全粘500mm以上；冷粘法：接縫處應(yīng)有膠粘劑擠出。 熱熔法：接縫處要有瀝青條擠出。

　　同一層相鄰兩幅卷材鋪貼時，橫向搭接邊應(yīng)錯開1500mm以上，且上下兩層卷材禁止互相垂直鋪貼。

　　帶頁巖片卷材短邊搭接時要去掉頁巖層，方法是用火焰加熱后用抹子刮掉頁巖部分。也可以采用對接，方法是在接縫處下面墊300mm卷材條，卷材橫向?qū)樱涌p處用密封材料處理。

　　卷材鋪貼完畢后，必須對搭接部位，端部及卷材收頭部位進(jìn)行密封處理。應(yīng)嵌填密封材料，封口膠或冷粘劑，然后抹平，使其形成明顯的瀝青條。
